Kit de châssis FPV Impulse RC ApexLR EVO 7"

LE KIT APEXLR COMPREND :

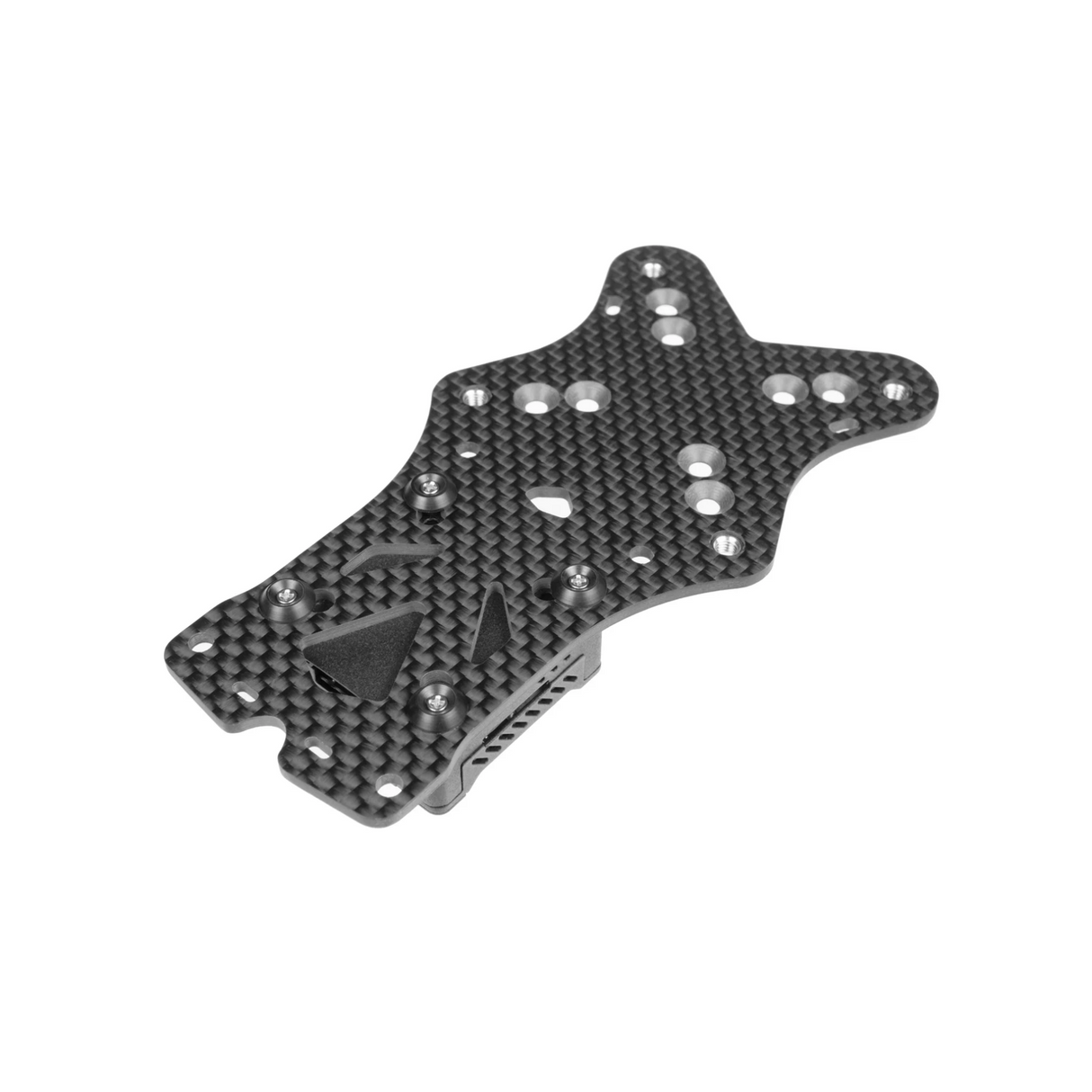

• Pièces de cadre en fibre de carbone

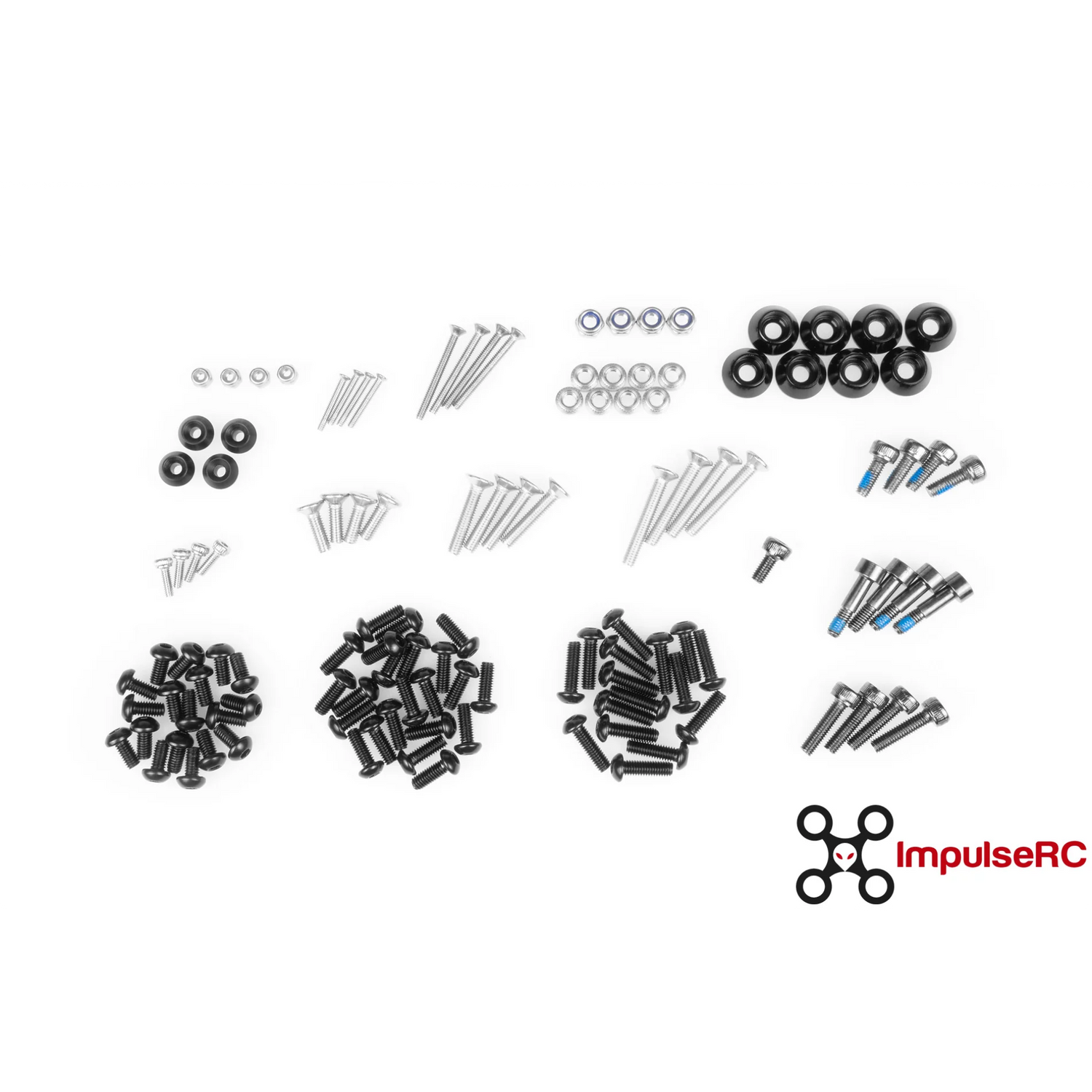

• Quincaillerie et entretoises
• Support de caméra en aluminium et TPU
• Pièces d'isolation vidéo HD Mylar et POM
• Support d'antenne vidéo HD
• Patins et pare-chocs moulés par injection
• Cache-fils moulés par injection
• Tampons de batterie en caoutchouc et velcro
• Limes diamantées
• Sangle de batterie

LE CADRE APEXLR EVO 7" POUR UNE EXPLORATION ET UNE VIDÉOGRAPHIE À PLUS LONGUE PORTÉE. Aucun moteur/caméra inclus.

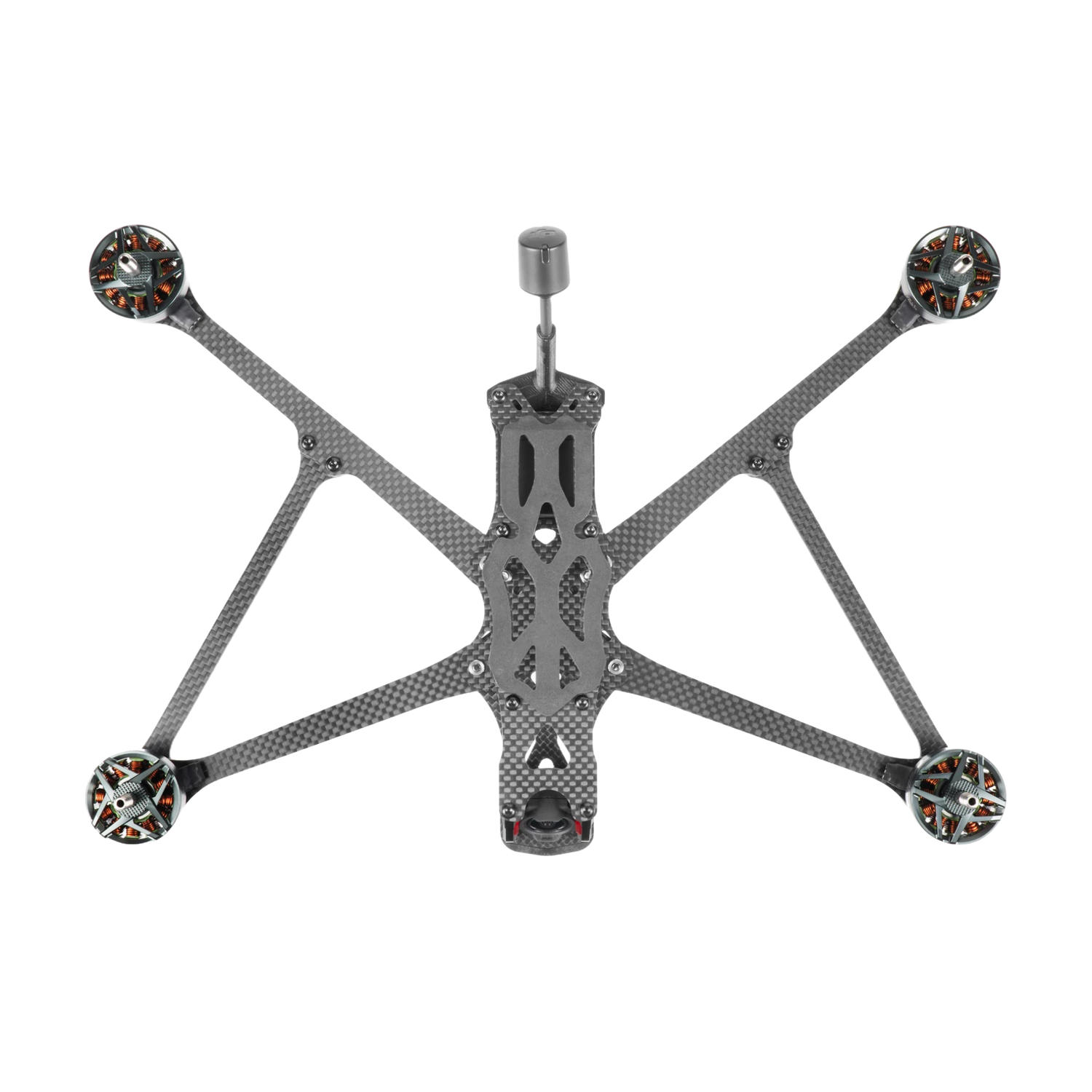

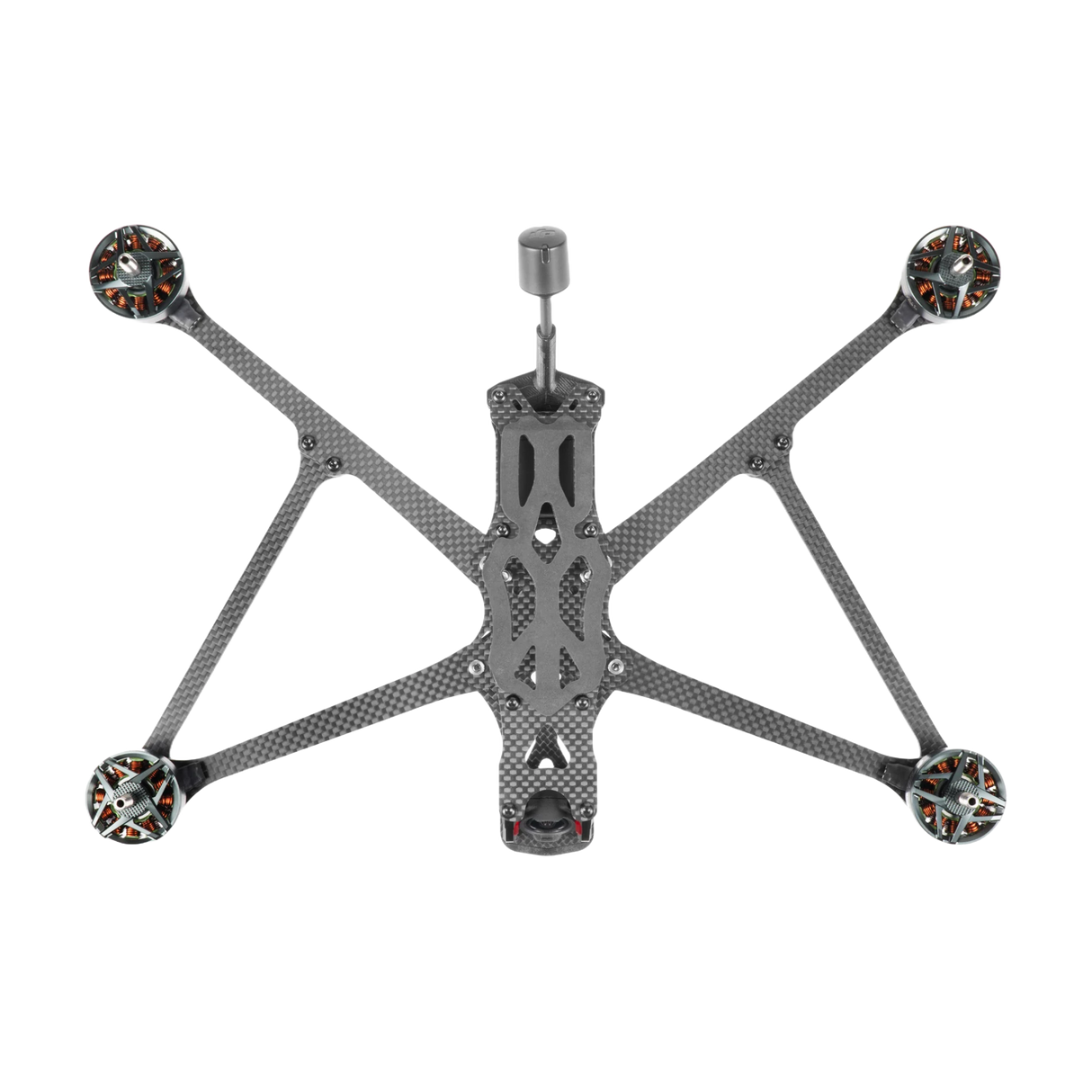

ATTELLES DE TENSION

À mesure que la taille de l'hélice augmente, les bras plus longs requis provoquent des problèmes de vibrations qui ont un impact négatif sur les performances de vol et la stabilité vidéo. L'ApexLR EVO utilise une conception de renfort de tension unique entre les bras pour augmenter la rigidité et décaler la fréquence de résonance de l'assemblage.

Le préchargement des bras de cette manière nous permet de maintenir les vibrations à un niveau gérable tout en utilisant des bras de 5,5 mm d'épaisseur pour une hélice de 7". Notre approche permet d'économiser 20 g de poids de carbone uniquement par rapport aux bras équivalents de 8 mm d'épaisseur.

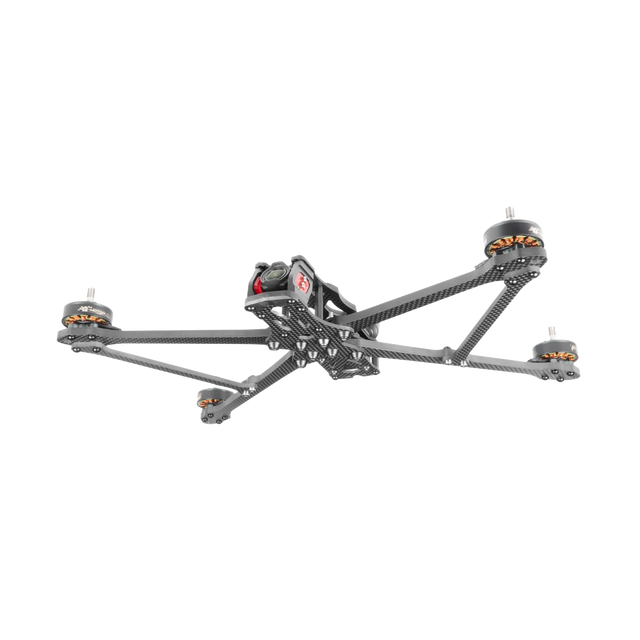

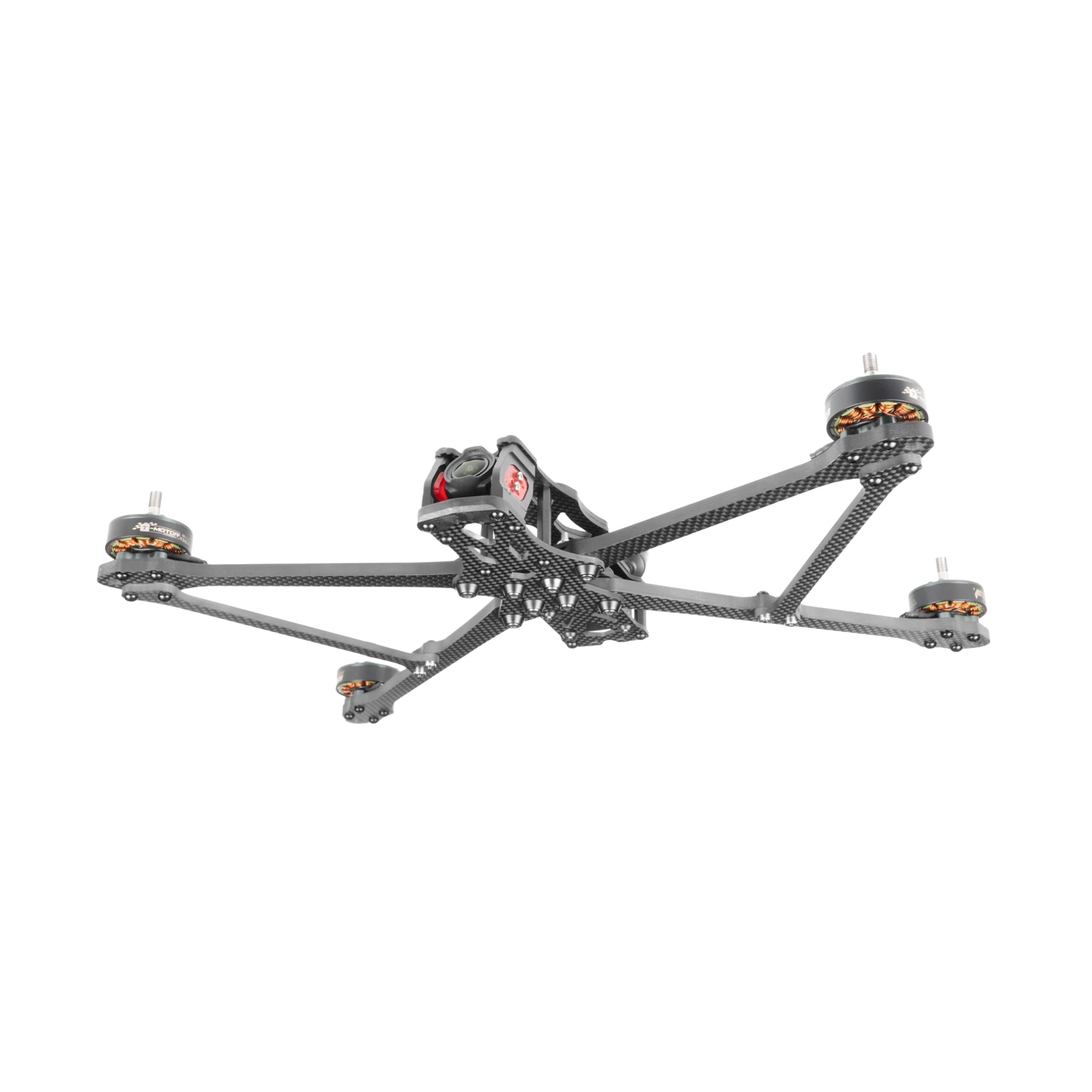

L'ApexLR EVO est une variante du cadre typique « chat mort » que nous avons modifié pour garder les moteurs avant et arrière alignés, nous permettant de conserver la géométrie compressée en X très appréciée dans la disposition du moteur.

Cela garantit que le cadre reste équilibré et que les caractéristiques de vol ne sont pas compromises, contrairement à la conception classique du « chat mort » qui rapproche les moteurs arrière du corps et affecte gravement la maniabilité.

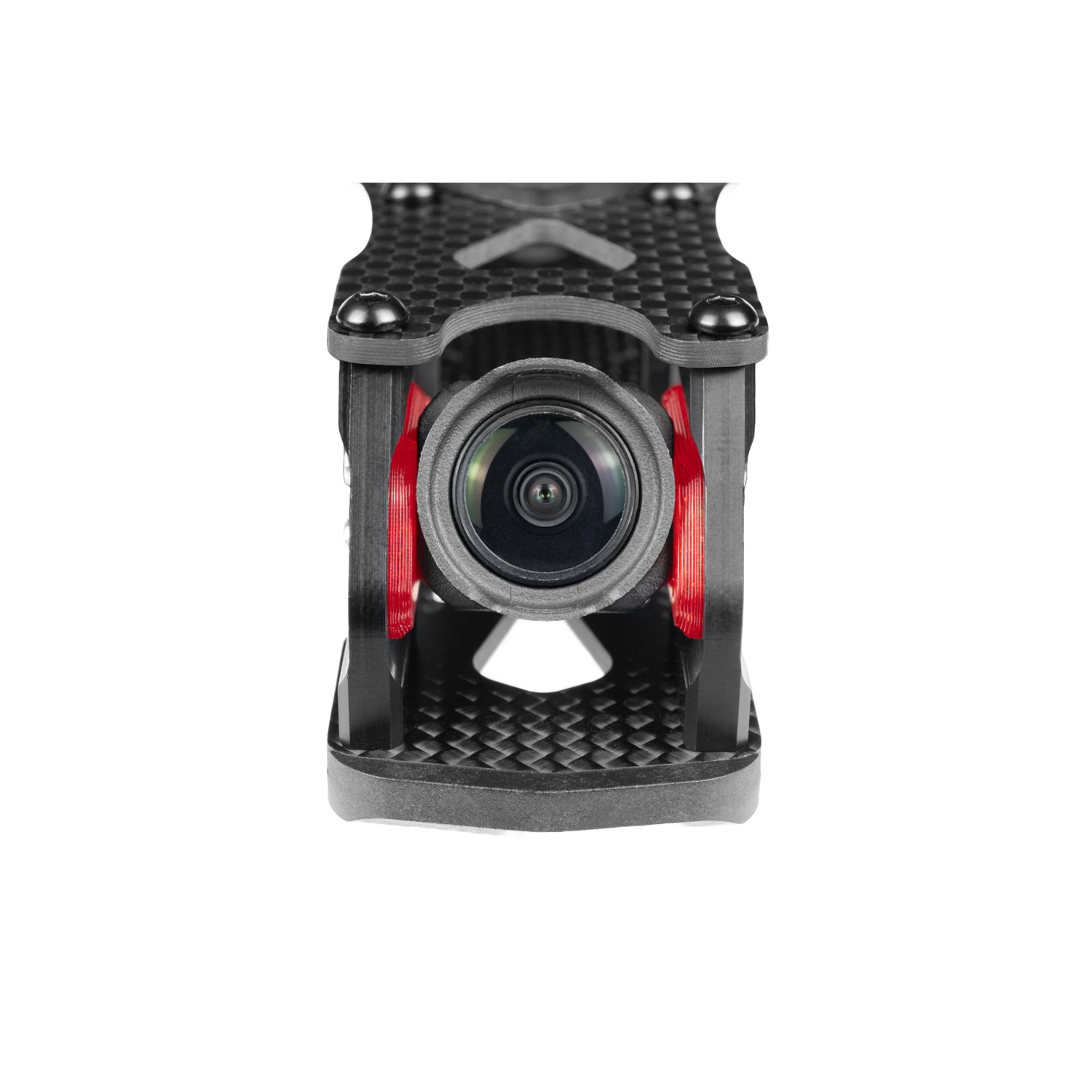

SUPPORT DE CAMÉRA

L'ApexLR EVO est livré avec un support de caméra en aluminium nouvellement repensé et des inserts isolants imprimés en 3D. Cela maintient la caméra fermement en place et réduit les vibrations, tout en garantissant son isolation électrique du cadre.

Avec les nombreuses caméras HD et analogiques disponibles sur le marché, il existe une grande variation entre les modèles en ce qui concerne la distance entre l'avant de l'objectif et les boulons de fixation. Pour offrir à la caméra la meilleure protection possible, tout en gardant le cadre hors champ, il est essentiel de pouvoir ajuster la position de la caméra vers l'avant et vers l'arrière dans le cadre.

En faisant pivoter les inserts TPU de 180 degrés, ainsi qu'en alternant entre l'utilisation du boulon supérieur ou inférieur comme point de pivot, le support de caméra EVO dispose de 4 positions de montage possibles espacées de 2 mm chacune.

MONTAGE PERSONNALISÉ POUR GOPRO

Pour des changements d'angle rapides pendant le tournage, peu de supports peuvent surpasser la conception standard de la languette et de la fente GoPro. Cependant, le boulon GoPro d'origine laisse beaucoup à désirer pour une utilisation FPV.

La version Mr Steele de l'ApexLR comprend non seulement un support imprimé en 3D, mais également un nouveau boulon conçu sur mesure, spécifiquement pour une utilisation FPV.

Notre nouveau boulon est usiné en aluminium pour des économies de poids substantielles et possède un hexagone de 8 mm à l'extérieur, ainsi qu'une broche hexagonale interne de 2,5 mm.

Modifiez rapidement l'angle de votre GoPro en utilisant soit le tournevis hexagonal standard pour boulons M3, soit l'outil d'hélice pour écrous M5, que vous avez déjà avec vous dans votre sac de vol.

ISOLATION DU SYSTÈME VIDÉO HD

L'un des principaux inconvénients de certains systèmes vidéo HD modernes est que le corps de l'appareil est relié à la terre, ce qui peut entraîner la mise à la terre des plaques conductrices en fibre de carbone et du matériel du cadre. Dans un monde idéal, ce n'est pas nécessairement un problème, mais dans le monde réel, c'est un accident qui attend de se produire.

En plus du matériel de montage M2 requis pour le Caddx Vista et du matériel M1.6 pour le DJI O3, nous incluons également un isolant en mylar découpé et des « rivets coniques » usinés sur mesure à partir de POM non conducteur.

Une fois installé, votre système vidéo HD et le matériel de montage sont isolés électriquement du cadre. Cette solution n'ajoute que 0,5 g de poids supplémentaire par rapport aux autres conceptions utilisant des impressions 3D volumineuses et lourdes.

MONTAGE D'ANTENNE

Chaque kit comprend un support d'antenne imprimé en 3D pour votre système vidéo HD ou d'autres antennes similaires.

De plus, la version Mr Steele du kit comprend également un support de montage pour l'antenne Tracer Immortal-T.

Poids à sec du carbone et du matériel : 160 g
