Skystars PDB 30x30/20x20mm Adaptable

Présentation du Skystars PDB - 30,5x30,5mm et 20x20mm.
Ce PCB simple facilite le câblage des ESC individuels en ayant les pastilles de soudure sur les coins des 30,5 x 30,5 mm
ou une carte 20x20 mm. Il envoie également l'alimentation, la masse et chaque signal ESC à un connecteur JST 8 broches pratique, de sorte que la connexion de votre contrôleur de vol est aussi simple que de brancher un câble.

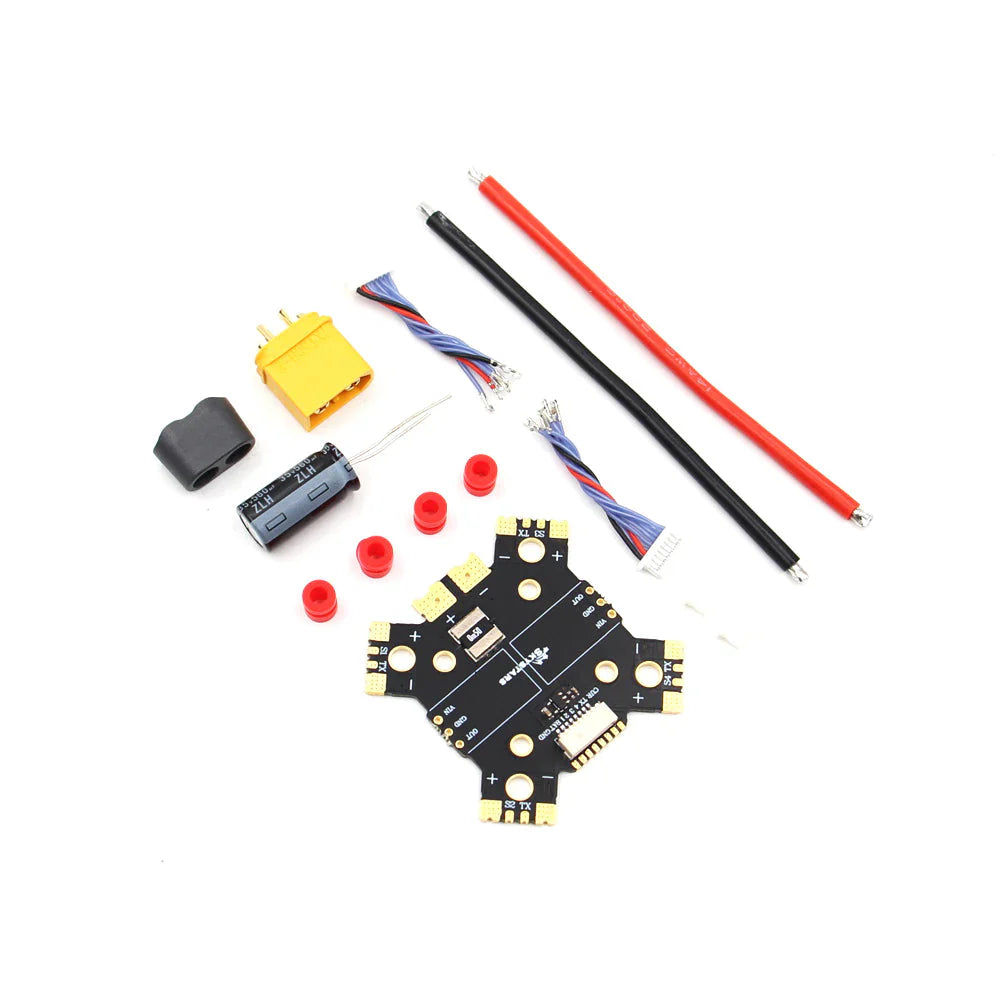

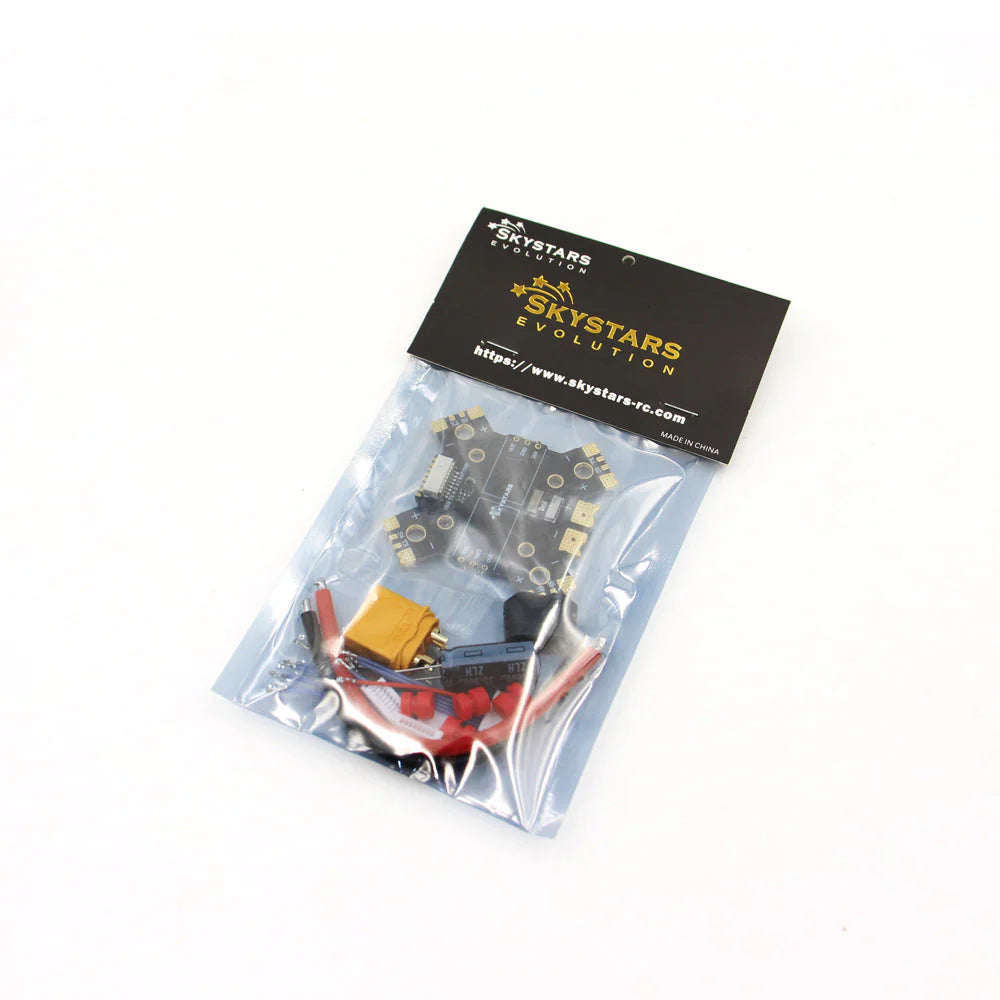

Le forfait comprend:

1x PDB

1x Rubycon 35V 560uF

2x câbles JST-SH1.0_8 broches, 4 cm

2x connecteurs JST-SH1.0_8 broches

1x XT60 avec câble

4x œillets en silicone M4 à M3

Caractéristiques:

• Feuille de cuivre de 3 oz, carte PCB à 4 couches, pour garantir un courant élevé.
• Convient aux cadres en forme de X ou de H.
• l'ESC PDB peut supporter un courant de 60 A en continu, 120 A en rafale (10 S).
• Spécialement conçu pour un seul ESC avec deux groupes de pastilles de soudure BEC externes, vous aurez besoin d'un module d'alimentation indépendant pour le BEC (module BEC non inclus).
• Conception de prise 8P, vous n'avez rien à souder pour connecter la commande de vol.

PDB

• Plage de tension d'entrée : 6~33,6 V (2~8S LiPo)
• Blocs d'alimentation ESC : 4 x 25 A en continu, 120 A en rafale
• Blocs d'alimentation 4XESC
• Échelle actuelle 290 (INAV/BF)
• Montage : 30,5 x 30,5 mm, Φ4 mm ; 20 x 20 mm, Φ3 mm
• Taille : 48*48*mm,

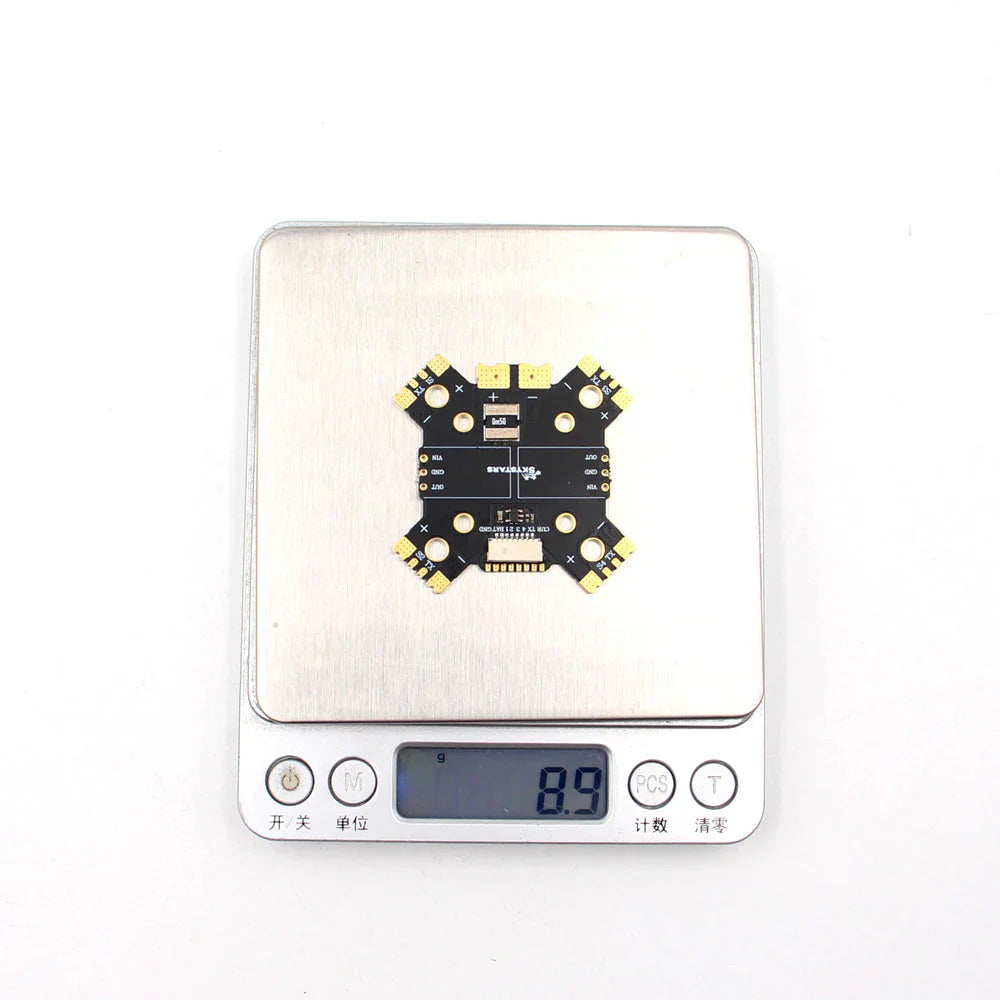

• Poids : 8,9 g

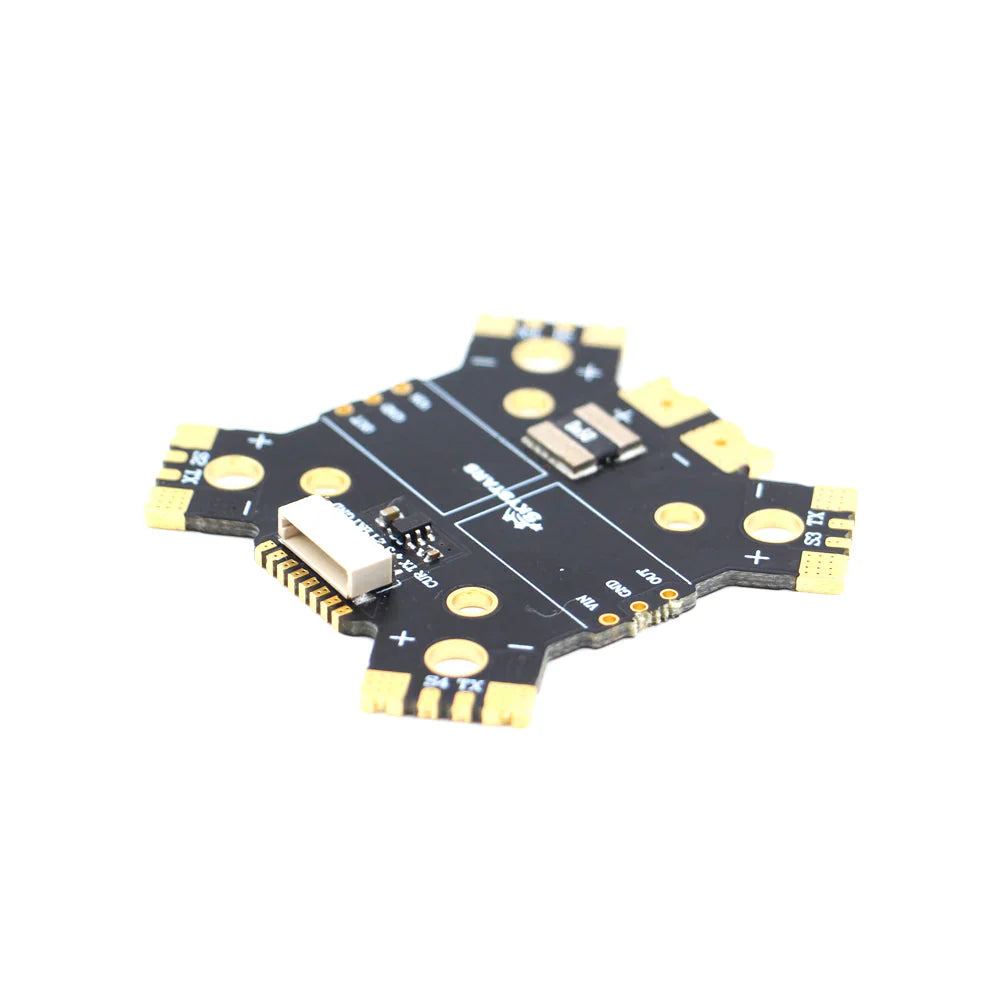

Connecteur et pads JST-SH-8P

• GND : terre
• BAT : Tension de la batterie
• S1/S2/S3/S4/S5/S6 : signal ESC
• TX : Dupliquer les pads Tlm pour la télémétrie ESC
• Cur : signal de courant
• VIN : Entrée du régulateur (hors module BEC)
• OUT : Sortie régulateur (hors module BEC)
